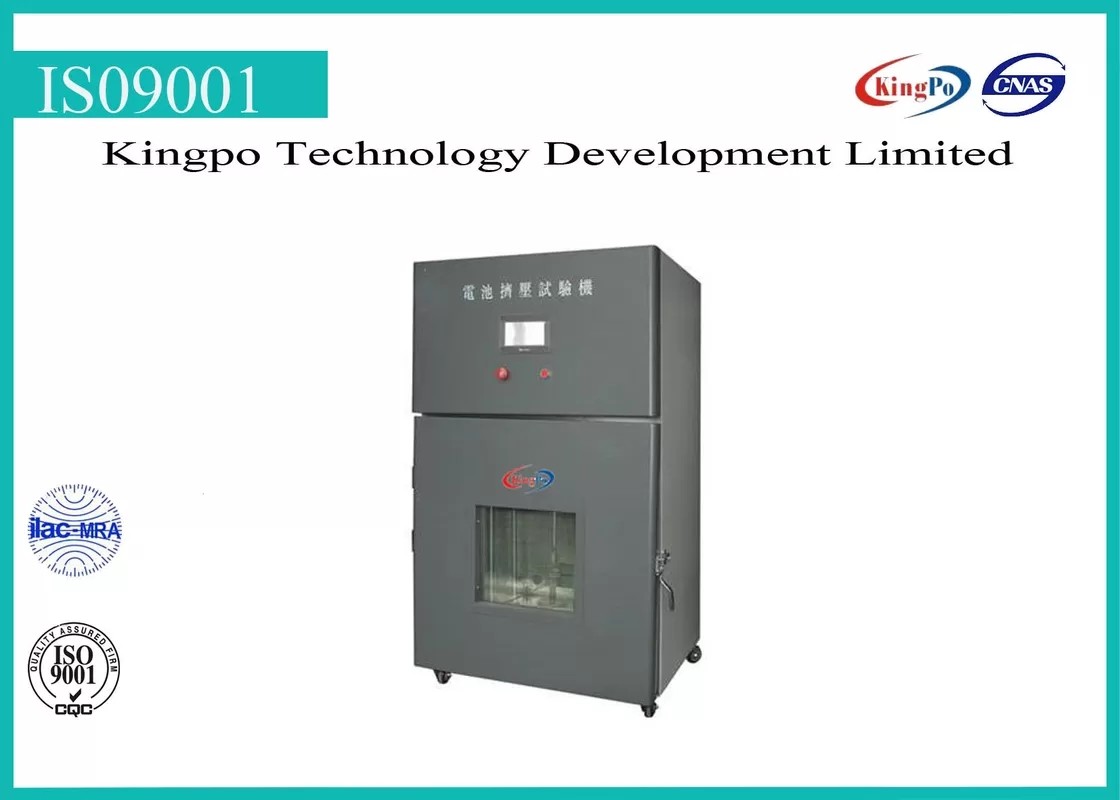

380V 50Hzの充電電池のテスターはスペース300 * 300 * 300mmを押しつぶす

記述

この装置は温度テスト部屋およびクラッシュ テスト部屋と結合される新しいテスト部屋である。この装置は設計であり、国際規格UN38.3、IEC62133、IEC60086-4等への製造された調和はまた、この環境の下で試験結果を検出するために監視できる温度のテスト環境を模倣できる。それは電池、コンデンサーのためのよい選択、電子プロダクト模倣する試験装置をである。

構造

クラッシュ力システム

旅行限界装置

電圧獲得システム

温度調整システム

指定

クラッシュ力:1-19.6KN （g=9.81N/kg）

クラッシュの速度:1-20mm/s

速度の間違い:±1%

クラッシュ スペース:300 * 300 * 300mm

クラッシュの表面:直径150mm

クラッシュ力:1-19.6KN （g=9.81N/kg）

力の間違い:±1%

変位の間違い:±0.5%

ドライブ:油圧（L-HM46オイル）

モーター:サーボ モーター

テスト温度:0-100摂氏

温度の波:摂氏±0.5

温度の上昇:3つの℃/分

温度の冷却:1 ℃/min

電圧測定の範囲:0-50V

電圧決断:1mV

電圧獲得の頻度:最高。110Hz

テスト時間:0-99hour

データ出力:RS232

言語:En及び簡単だったCH

電源:380V 50Hz、1.5KW

プラグ:5つの円形ピンは差し込む

特徴

旅行限界、機能を検出する電圧低下;

試験結果は観覧または印刷物コンピュータで貯えられてでき、;

内部1.5mmの厚さのステンレス鋼のパネル;

外的な1.0mmの厚さの鋼鉄パネル;

爆発から保護しなさい;

操作解説書は英語で書く

操作のプロシージャ

取付け

380V 50Hzの電源との室温の環境に平らな、安定した地面かプラットホームにこの装置を、取付けることを提案し次として他の装置および壁からの1000mmを保ちなさい。

Operationsteps

1) テスト部屋を接続すればコンピュータは、電源を入れる（テスト部屋380V 50Hz、コンピュータ220V 50Hz）

2) 動かされたクラッシュの制御ソフトウエアおよび電圧獲得ソフトウェア

3) クラッシュの制御ソフトウエア

上ラインに5つのボタンがある:

鉛をへ置くこと:

力Elong –力および変位のカーブを表示するため

力時間–力のカーブを表示するため

Eong時間–延長のカーブを表示するため

マルティグラフ–マルティグラフを表示するため

TestResult –表示するため、保存および印刷物の試験結果

テスト行為を押しつぶせば速度は右側で調節できる

4) 獲得ソフトウェア

ソフトウェア、進水の電圧獲得システムをダブル クリックしなさい

ファイル選択はに導く:

新しい… –新しいテスト ファイルを作成するため

オープンの開いたファイル テストある

配置–テスト変数配置

輸出–輸出テスト データ

やめられる–出口ソフトウェア

制御選択はに導く:

電圧は目盛りが付いている…-ソフトウェア口径測定

–電圧獲得の開始の仕事を始めなさい

–電圧獲得停止仕事を停止しなさい

対応する9つのボタンの後:

1つ–新しい…

2 –開いた

3 –輸出

4 –削除

5 –設定

6 –電圧目盛りが付くため…

7 –開始

8 –停止

9 –やめられる

そして言語選択（英語または中国語）

私達が新しいテスト ファイルを作成すれば、

私達はテスト変数、モード等を始める一定の獲得の頻度、停止モードを要求に応じて置いてもいい。

それから出版物ボタン。

メイン ページに戻る。

5) 温度調整システム

温度はタッチスクリーンで制御されるべきである。

タッチスクリーンのインターフェイスの監視の温度を変更し、監視できる。入れられた必須の価値および保存。部屋は自動的に動く。

注意

1) この装置は室温25±10℃の環境に水平な地面かプラットホームに湿気50±30%RH、置かれるべきである。

2) 熱または腐食の源からのこの装置を保ちなさい。

3) ロック2の前輪場合の位置の装置。

4) 安全のために、開く観覧のドアが付いている行ないテストは禁止される。そして必要、観覧窓の前のテストを観察してはいけない。

5) きれい:各テストの前後部屋および内部を器械を端正保つためにきれいな綿布と外へきれいにするため。

6) さびない:天候を活動的な部品によってが滑らかに働くためにきちんと作用したり、苦境の棒に各テストの後にそれを保つようにバターを置く器械点検しなさい。錆つを検査するためにコーティングの版そして鉄骨構造のanti-rustオイルに吹きかけなさい。

7) 電源遮断に回しなさい:電源遮断の回転テストの後で;長い間使用されなかったらオン力を月に一度提案しなさい。

8) 火または煙の電池が、屋外ガスを時間通りに排出すれば。
