サーキット ボードの自動車のための電磁石の振動試験制度

I. Product Application

振動試験はまたは衝撃的部分か装置実質環境の反作用を観察する刺激のプロセスである。振動試験はサーキット ボード、飛行機、船、ロケット、ミサイル、自動車、家庭用電化製品および他の工業製品から及ぶ多くの分野で広く加えられる。Labtoneは全振動およびテストの提案を提供できプロダクトの質の証明書をGB、GJB、UL、JIS、DIN、ISO、BS、ミル、IECおよびASTMの標準を含む国民および国際規格に従って、与える。

II.タイプ バイブレーターの選択の方式および振動発電機の構造図表

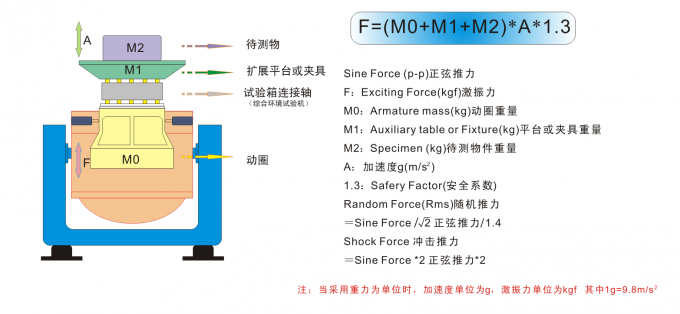

①テスト条件はあなたの会社によって提供した;②テスト タイプ:正弦の広がり;任意;③の周波数応答の範囲:3000Hz ④の方式への2:（g）= （2πf） 2Dcm/980≒A=0.002DmmF2 D=A/0.002F2

F=M （kg）の×A （g）

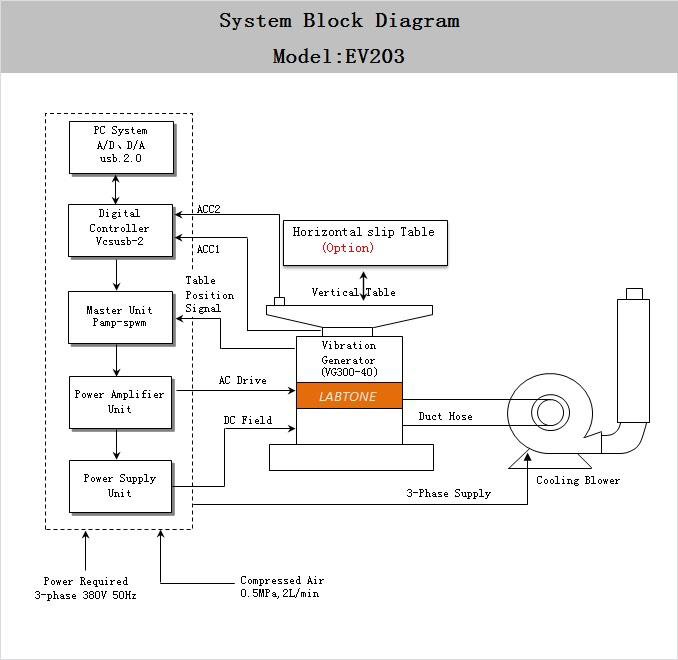

III.装置の主義のブロック ダイヤグラム

振動テスターの設置図表

IV.機器構成

V. Technical Parameter

VI.装置の性能への紹介

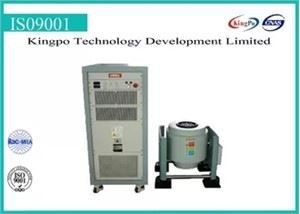

6.1振動テーブルVG300-25

6.1.1電機子振動テーブルは鋳造物および手動で処理された電機子、光電空気の負荷支援システムおよび二重軸受け軸ガイドを与えられる。二重軸受けガイドに特殊関数がある。それに優秀な耐久性があり、振動試験プロセスの軸動的交差そして回転を減らすことができる。

6.1.2刺激コイル低い変化漏出および均一磁界が付いている二重磁気回路の構造である。

6.1.3表面が長い時間の間摩耗そして錆つくことに抵抗することができるようにテーブルの表面の高度にリン酸で処理することおよび自動車ペンキの技術は適用される。

6.1.4テーブルの低雑音の送風機および改良されたテーブルが付いている冷却の取入口空気構造は加えられる、刺激コイルは細胞管である、中間磁気ループは二重層の割れ目の管である、冷却効果を高めるために従って新しい管の設計は適用される。

6.2信頼できる性能のSAのデジタル スイッチの電力増幅器MOSFETまたはIGBTの技術はSAのデジタル スイッチの電力増幅器のために使用される。a.安定性が高く、信頼性。b. EUの「セリウム」の標準的な条件の一貫性。c.正弦のdouble-frequencyパルス幅変調の技術が使用されるように電力増幅器に高いノイズ比率へのシグナルがある。D.転換の効率は転換の電源の運営原則として高い使用される。e.自動電子現在の共有の技術は使用される。f.よい安全。

6.3 Servoの保護システム

それに格子過電圧、不足電圧、段階の損失、論理の欠陥、力モジュールの伝導、温度過昇、過電流出力、過電圧の出力、電源ドライブ、テーブルの過剰変位、テーブルの温度、外的な連結、等を含む完全な保護機能が、ある。

6.4垂直延長プラットホームは通常円形正方形である場合もある使用されたりまたはユーザーによって定義される標本の大きい設置プラットホームとして延長プラットホーム。延長プラットホームの動的影響を減らすため、すべての延長プラットホームは形態上の頻度の分析に応じて模倣によってあるなりこれらのプラットホームはマグネシウムの合金から一般に成り、材料を弱めることと付す。

6.5自動光電集中システム自動的にバランスの国家でそれを保つために電機子の位置を調節する。自動集中システムが電機子がプロセスに荷を積むことおよび荷を下すことの間に中心にあることを保障するのに使用されている。

7. デジタル振動コントローラーへの紹介は高度の配分の構造システム振動コントローラーであり、閉ループ制御はDSPプロセッサによって達成される。PCは制御ループの独立して時機を得た制御システムの実時間および高性能を保障し、急速に試験制度のあらゆる変更に答えるために制御安定性および高精度を保障する。300MHzまでの第一次頻度の32ビット浮動小数点DSPプロセッサおよび24ビット決断ADC/DACはハードウェア回路の高精度の浮動小数点デジタルろ過および低雑音のデザイン技術の調整でハードウェアのために使用される。コントローラーの動的任意制御範囲は90dBおよびノイズ比率へのシグナルが多くより100dBであるよりもっとある。
