| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINGPO |
| 証明: | calibration certificate |
| 最小注文数量: | 1 |
| 作業ボリューム: | 1m3 | テスト水温: | 80±5 ℃ |
|---|---|---|---|
| 噴霧圧: | 8Mpa10Mpa | スプレーの流れ: | 14L/min~16L/min |
| ノズル数: | 4 （0°、30°、60°、90°） | ノズルの回転速度: | 23のrpm |
| ハイライト: | IPX9進入保護試験装置,23RPM進入保護試験装置,IPX9防水テスト部屋 |
||
IPX9 浸水保護試験装置 高温高圧

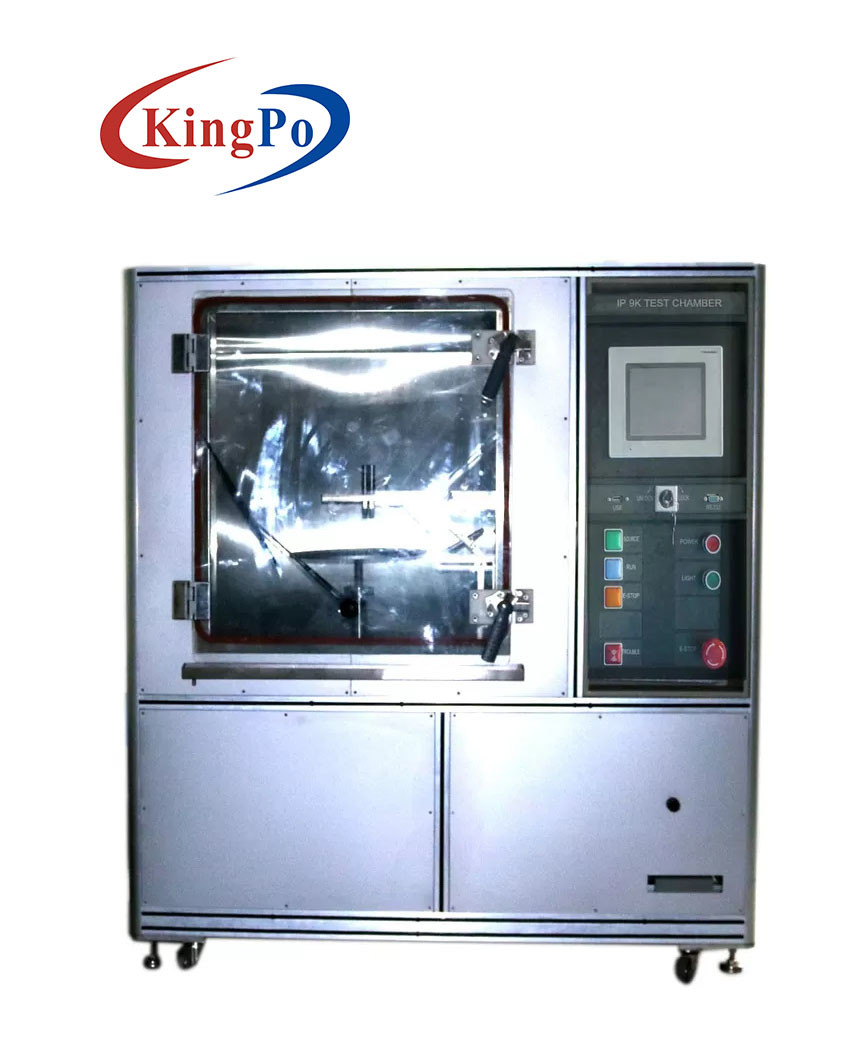

IPX9K 高温高圧耐ジェット試験チャンバー
製品紹介:
この試験装置は、IEC EN 60529 2013 Edition 2.2、DIN40050-9、ISO 20653-2006、ISO30653-2006の14.2.9項、QC/T 417.1-200の4.9.2項、TOYOTA ENGINEERING STANDARD TSC1000Gの6.2.7項および6.2.8項に従って設計および製造されています。電気部品および自動車部品の高温高圧下での防水試験に適用できます。

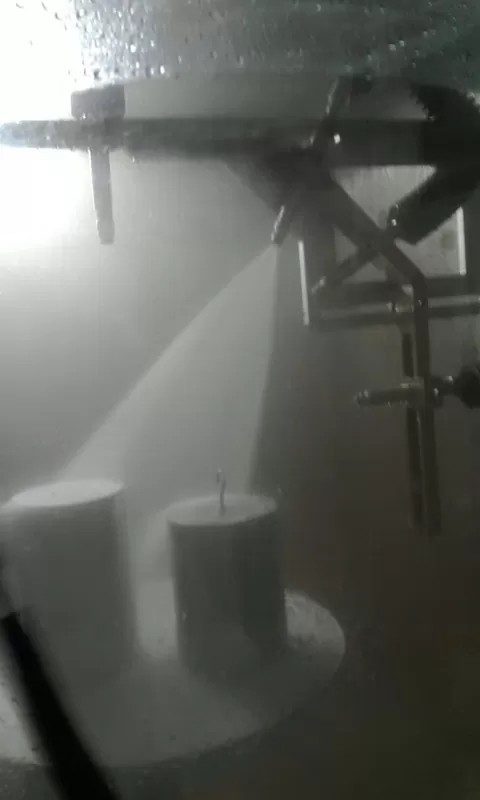

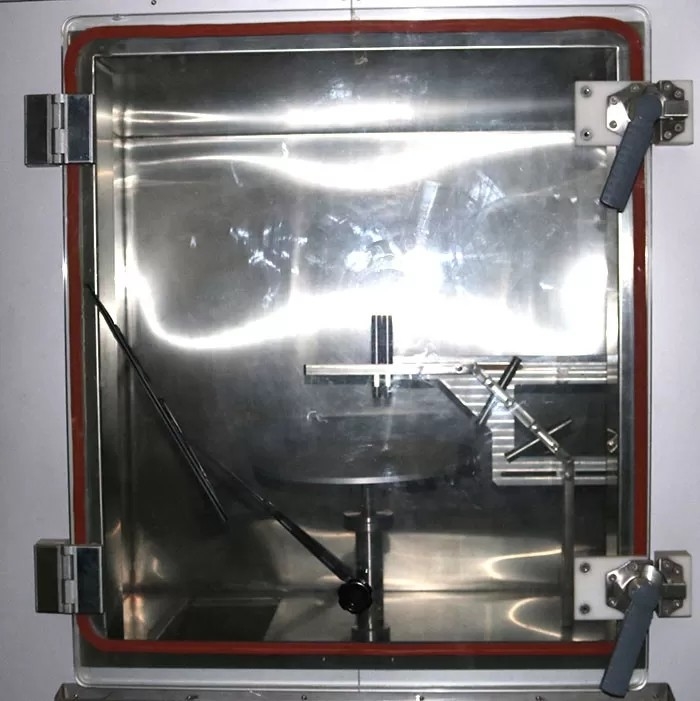

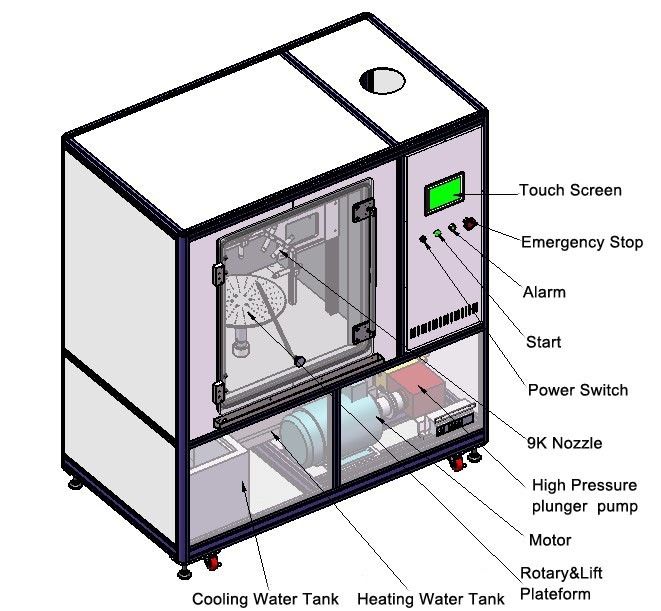

この装置は、加熱水槽、高圧プランジャーポンプ、高圧ソレノイドバルブ、ファンノズル、ターンテーブルなどで構成されています。まず、貯水タンク内の水を必要な温度に加熱し、次に、サンプルをターンテーブルに取り付け、ノズルの位置を調整し、次に、試験装置の保護ドアを閉じ、すべての試験に必要なパラメータを設定し、最後に、試験を開始します。試験中、4つのノズルが順番に30秒間噴霧します。
技術パラメータ:
項目 | パラメータ |
作業容積 | 1m³ |
試験水温 | 80±5 ℃ |
噴霧圧力 | 8Mpa～10Mpa (調整可能) |
噴霧流量 | 14L/min～16L/min (圧力に応じて変化) |

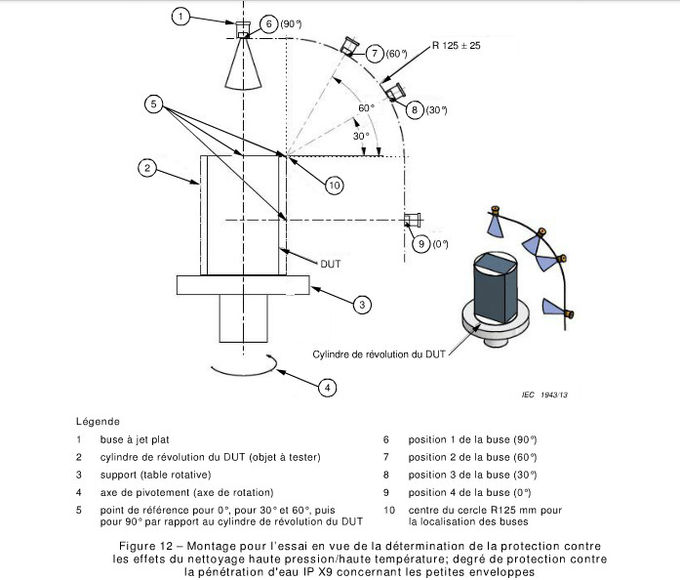

ノズル数 | 4 (0°,30°,60°,90°) |

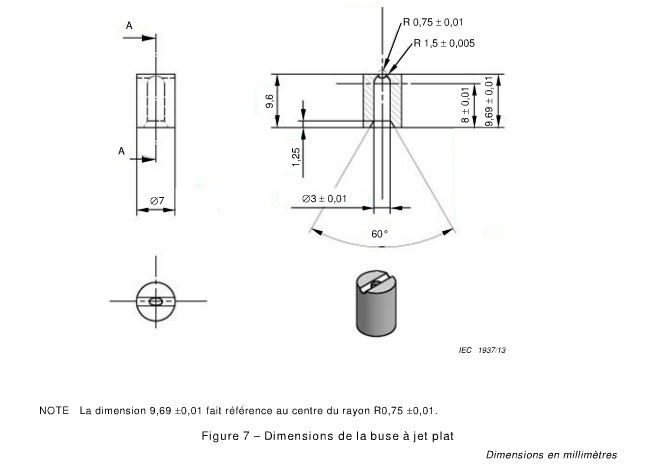

ノズルサイズ | 標準グラフィックに従い、規格に適合 |
ノズル回転速度 | 23 RPM |
噴霧距離 | 100～150mm (調整可能) |
ノズル噴霧時間 | 0-99.9秒 (設定可能) |
噴霧シーケンス | シーケンスで自動的に切り替え |

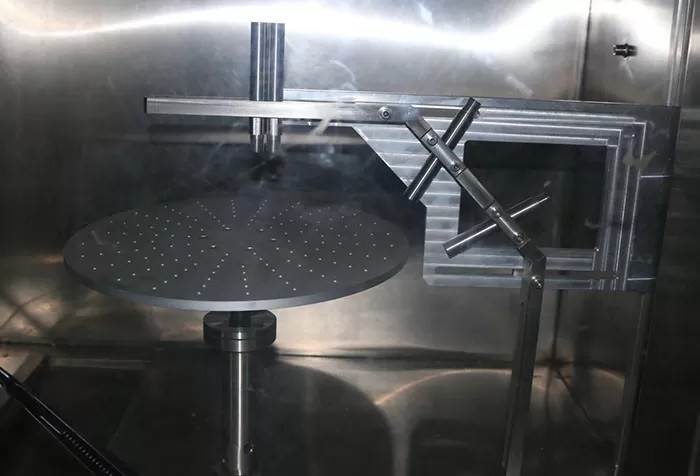

サンプルサポートプラットフォーム | φ400mm |
サンプルサポートプラットフォーム速度 | 0-17r/min (無段階速度調整) |
サンプルサポートプラットフォームリフト | 300mm～400mm (手動) |
サンプルサポートプラットフォームベアリング | ≤15kg |
タンク容量 | 50L |
試験水 | リサイクル |
流量計 | 分解可能 |
試験サンプルの電源 | 試験製品用のインターフェースを提供、4芯ワイヤー電源、最大30A |
材質 | フレーム材質は工業用異形アルミニウム、内殻材質はSUS304ステンレス鋼板 |
制御モード | PLCコントローラー + タッチスクリーン制御、インバーターで水圧を調整 |
Kingpo は、エンクロージャーによる保護等級（IPコード）の試験装置を幅広く取り揃えており、当社の防水等級試験装置およびシステムは、国内外のすべての規格の要件を満たしています:
CEI IEC 60529 / GB 4208 エンクロージャーによる保護等級（IPコード）
CEI IEC 60068-2-11 / GB/T 2423.17 基本的な環境試験手順 – パート 2-11: 試験 – 試験 Ka: 塩水噴霧
IEC 60068-2-1 / GB/T 2423.1 環境試験 – パート 2-1: 試験 – 試験 A: 低温
CEI IEC 60068-2-2 / GB/T 2423.2 環境試験 – パート 2-2: 試験 – 試験 B: 乾燥熱
IEC 60068-2-78 / GB/T 2423.3 環境試験 – パート 2-78: 試験 – 試験 Cab: 湿熱、定常状態
UL 1598 照明器具
UL 50 電気機器用エンクロージャー、非環境的考慮事項
