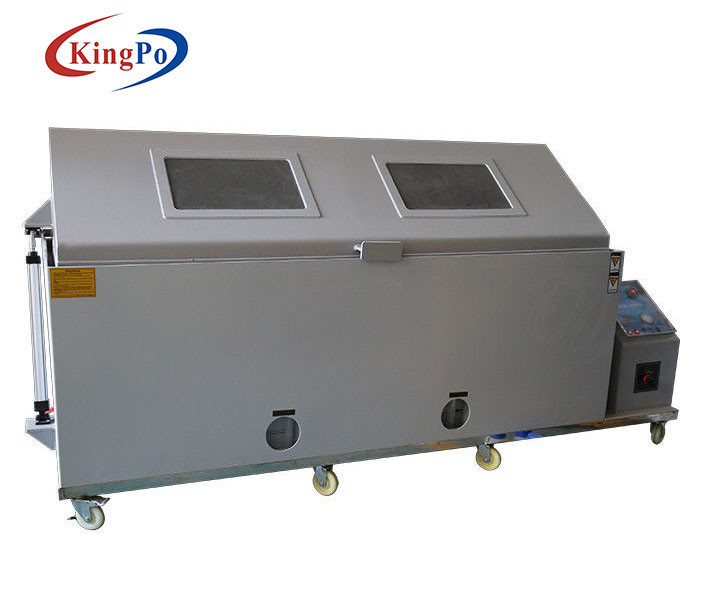

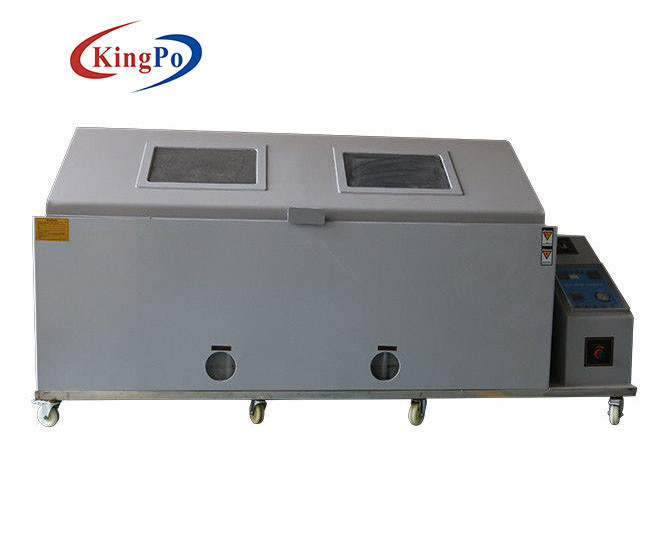

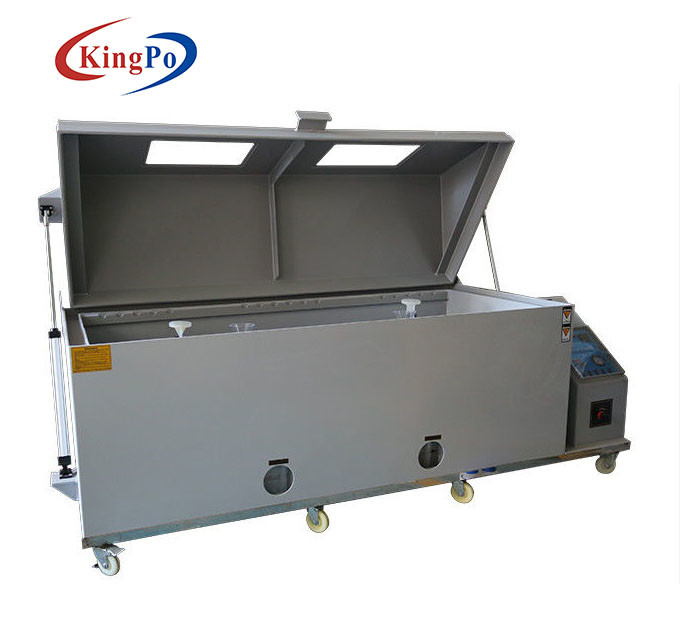

表面処理のためのJIS ASTMの塩スプレーの腐食テスト部屋

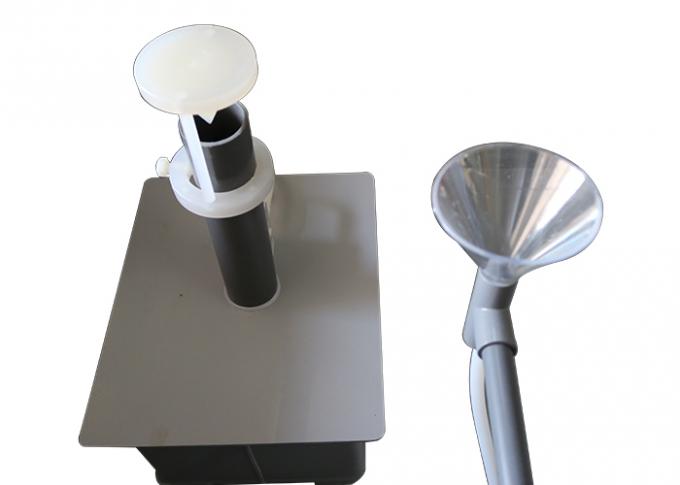

スプレー タワー

作り付けのガラス ノズルはスプレーの管の中に置かれ、スプレーはタワーの管を通して導かれ、円錐形のかくはん機を通したテスト部屋に分散する。

スプレーの調整装置

それを高めるか、または減らすことによって量のスプレーを調節しなさい。塩水の予備加熱タンクはスプレー タワーの底にある。その塩水は結め換え品のびんからタンクに入れためにに注入される。水位は浮遊物球によって自動的に制御される。クリーニングのための出口を付けられるタンクの底のシリコーンのコルクによって流出させなさい。

コレクター

スプレー ノズルからのスプレーは自由な落下方法で80cm2 V-shapeの容器に落ち、計量カップに管によって導かれる。

棚

棚はプラスチック鋼鉄から成っている。最高の棚の負荷は単一の積むポイントのための2kgまたは分散させた積むポイントのための10kgである。

熱するタンク

U字型熱する管はテスト部屋の馬小屋で温度を保つために水を熱するために使用される機能は保存熱して、熱テスト部屋のための熱するタンクが装備され。

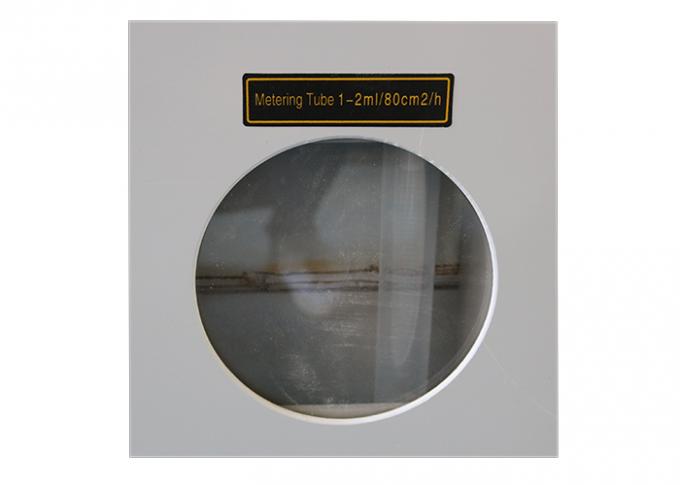

メーターで計る管

各テストのためのスプレーの容積を集めなさい。

水密封されたタンク:

透明なアクリル カバーのまわりの5cm広い水漕は水と塩スプレーが漏ることを防ぐために密封される。

飽和空気のバケツ

それは制御箱の中に置かれ、機能は空気が飽和させた湿気およびスプレーに達するようにこのバケツを通して空気を熱し、湿らせることである。

テスト入口

自動的に塩水の予熱タンクの塩水濃度を補充しなさい。

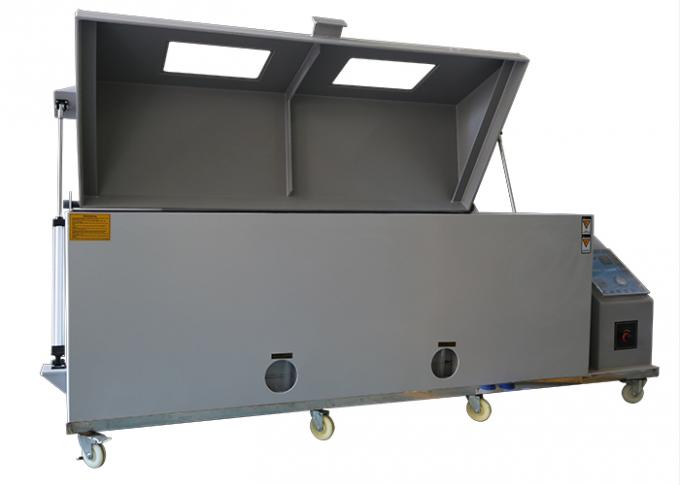

部屋カバー

100º角度の屋根そっくりの透明な上機械検体をカバーし、統一する。

出版物弁を調節しなさい

この弁がスプレー圧力を調節するのに使用されている。それはスプレー スイッチが始動し、機械が正常に作動しているときしか調節しないことができる（テスト条件1Kg/cmの²）

圧力メートル

それは飽和空気バケツからのに空気の圧力を示す

ノズル（テスト圧力:1kg/cm2）

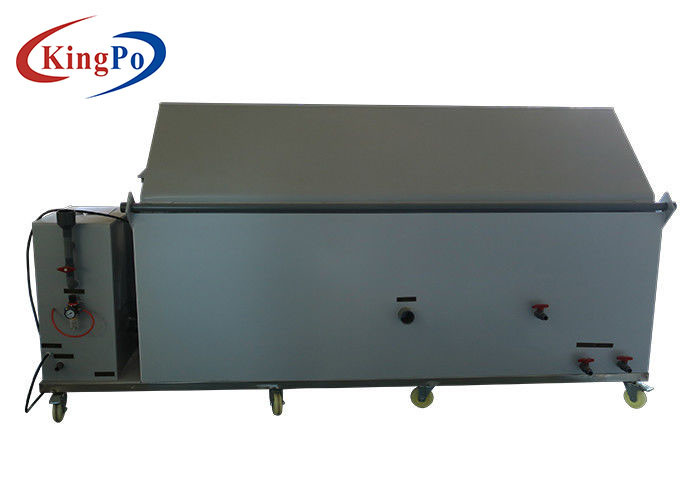

排気管

排気管の直径は48mmである。部屋のスプレーはこの穴を通して排出される。テストするとき、外側にスプレーを導くためにホースを接続することが最善である。水蓄積を妨げなかったり、または持ってはいけない。

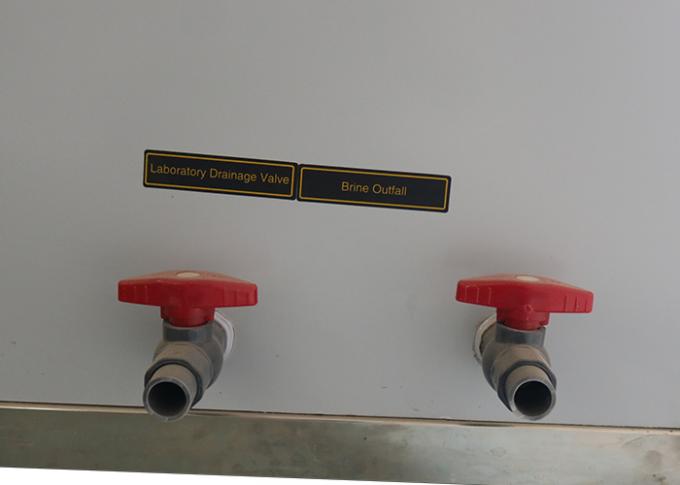

部屋の排水栓

赤い球弁は4点のポリ塩化ビニールの配水管が装備されている。この弁は部屋水が汚れて、部屋水が取り替えられる必要があるとき開く。

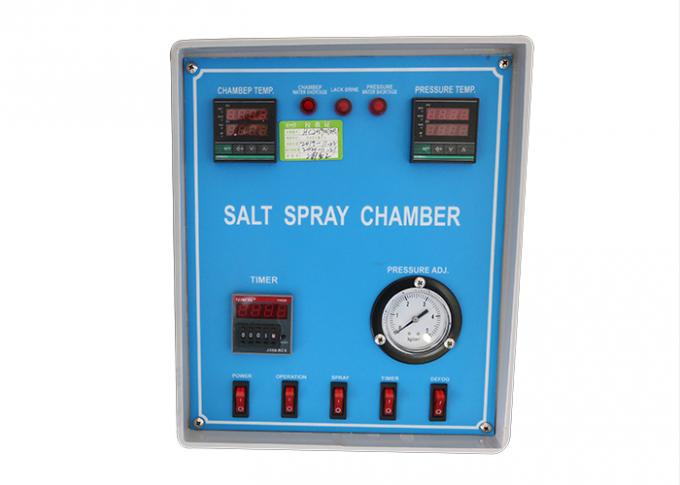

テスト部屋の温度調節器

標準に従って部屋の温度を、部屋の温度制御される35 ℃で制御しなさい。

飽和空気バケツの温度調節器

飽和空気バケツ、別の安全防御装置の温度を、温度の安全設定値である高く5 ° C実際の温度より制御しなさい。（制御箱に置かれて）

タイマー

時間が切れる場合の0.1sからの9999hrへの置かれたテストの時間および機械を停止するため。

塩水の散水試験

飽和空気バケツのコントローラーのテスト部屋のコントローラーそして47℃ （40℃-50℃）のための35℃。

防蝕テスト

飽和空気バケツのコントローラーのテスト部屋のコントローラーそして65℃ （60℃-70℃）のための50℃。

電源スイッチ

照らされたロッカー スイッチ。全機械の本管を制御しなさい。

操作スイッチ

照らされたロッカー スイッチ。飽和空気バケツの給湯装置タンクそしてヒーター システムを制御しなさい。

タイマー スイッチ

照らされたロッカー スイッチ。タイマーの力を制御しなさい。

スプレー スイッチ

照らされたロッカー スイッチ。スプレー システムを制御しなさい。

Defoggerスイッチ

照らされたロッカー スイッチ タイプ。defoggerシステムを制御し、箱の中の塩スプレーを取り払いなさい。

部屋の水不足ランプ

ライトはつき、部屋の水位が限界より低いとき操作は停止する。

圧力水不足ランプ

ライトはつき、飽和空気バケツの水位が限界より低いとき操作は停止する。

欠乏の塩水ランプ

ライトはつき、塩水のタンクの予備加熱の水位が限界より低いとき操作は停止する。

:

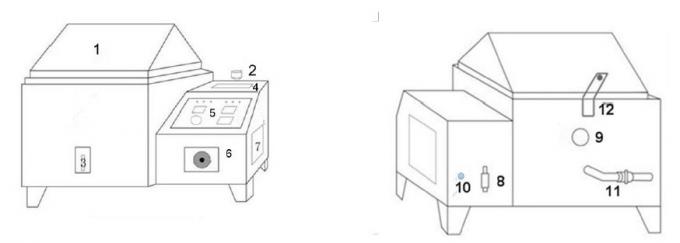

B:

1.Test部屋

8.Compressed空気入口

2. 圧力バケツのための手動水詰物の場所

9.Exhaust

3.Metering管

10.Power供給230V

4.Brine入口

11.Chamber排水弁

5.Control平面

12.Coverサポート フレーム

6. 出版物弁を調節しなさい

7.Control箱のドア

モデル

HH0813D

内部の部屋のサイズ（mm）

2000x800x600mm （W*D*H）

外の部屋のサイズ（mm）

2300x1100x1400mm （W*D*H）

テスト部屋の温度

塩水テスト方法（NSS ACSS AASS） 35℃±1℃/耐食性テスト方法（CASS） 50℃±1℃

圧力バレルの温度

塩水テスト方法（NSS ACSS AASS） 47℃±1℃/耐食性テスト方法（CASS） 63℃±1℃

塩の集中

塩化ナトリウム5%の集中か塩化ナトリウムの5%の集中は加える銅の塩化物（CuCl2 2H2O）の1リットルあたり0.26gを

圧縮空気圧力

1.00±0.01kgf/cmの²

スプレー量

1.0~2.0ml/80cmの² /h （16時間少なくとも、平均を取りなさい集まる）

テストの部屋の相対湿度

85%以上

酸価値PH

6.5~7.2 3.0~3.2

スプレー モード

プログラム可能なスプレー（を含む連続的なスプレーおよび断続的なスプレー）

標準に合いなさい

JIS、ASTM、CNS

電源

230V、60Hz
