| 起源の場所: | 中国大陸 |
|---|---|
| ブランド名: | KINGPO |
| 証明: | calibration certificates |
| 最小注文数量: | 1 |
| 価格: | To be quoted |
| パッケージの詳細: | 安全カートンのパックか合板箱。 |
| 受渡し時間: | 20仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの5セット |
| 標準: | IEC60587-1984、D2303。 | Applcation: | 絶縁体の評価の表面漏れ抵抗 |
|---|---|---|---|
| 制御方式: | PLCのタッチ画面制御 | テスト電圧流れ: | 500 | （調節可能な） 10kV |
| 現在の制御インピーダンス: | 60、50、30、15KΩ | テスト電極: | 2組 |
標準
IEC60587-1984およびD2303。
適用
別の極性の生きている部品または生きている部品と基づいている金属間の電気プロダクトの湿気そして不純物の影響を受けて、絶縁材の漏出をもたらすかもしれない。発生させたアークにより排出すること当然の電気短絡か電気排出を引き起こすかもしれない。損失によりまた更に火は火を引き起こす。テストを追跡する漏出は上記の条件を模倣するために絶縁体で行われる有害なテストであり指定電圧で電界および不純物水の行為の下で絶縁体の相対的な表面漏れ抵抗を測定し、評価することを使用する。
テスト サンプル
電子プロダクトそして家庭用電化製品のための固体電気絶縁材そしてプロダクト、のような:リレー ソケット、転換のスイッチ・カバー、接触器、等。

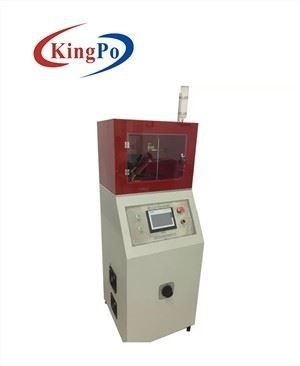

特徴
テスターは統合された設計の実験部分そして制御部品から現地の取付けおよび依託を促進するために成っている。SUS304ステンレス鋼か黄銅から成っているテスト ケースの貝および構造部品;電極の頭部SUS304のステンレス鋼の、高温耐食性;低下の計算の正確な、安定した信頼できる制御システム。
変数
| 制御方式 | PLCのタッチ画面制御 |
| 電極材料 |
上部および下の電極を使用して、2.5 kVの交互になる電圧から10のkVは適用された。 短絡の漏出流れが等しくとまたは大きいよりテスト回路の60mAとき、2秒の時間は維持される。 リレー行為は、サンプルが失敗したことを示す流れを断ち切った |
| 低下装置 | 滴り装置の時定数は滴りの容積および滴りの時間間隔が正確に制御されるように調節可能である |
| テスト電圧流れ | 500 | （調節可能な） 10kV （デジタル表示装置）;5 | 60mA （binningは置くことができる）、100mAまでの短絡の流れ;（デジタル表示装置）; |
| 現在の制御インピーダンス | 実際の条件に従う60、50、30、15KΩまたはセットは転換によって、二次テスト流れ10、22、33および40mAの条件を達成する |
| 二次現在の制限抵抗器 | 実際の回路の条件に従う15KΩかセット |
| テスト電極 |
2組は、160°のそれぞれ、滑らかなburrlessステンレス鋼の電極、12.7×25.4厚いの0.15mm角度である; そして30の°の頭部の軸線そして角度のタングステンの棒の電極Φ2.4の× 45mm、; |
| サンプルの電極の力 | 50g±5g. |
| しぶきの数 | 1-9999 （デジタル表示装置は、前もって調整することができる） |
| テスト風速 | 0.2m/s （新しい標準） |
| 圧力降下 | 1.0A 0.1A （間違い）;100mA （正しい） ±8% |
| 判断の追跡 |
規準A:高圧ループのサンプルを通した流れは60 mAを超過するとき、終点に達する。 過電流装置は現時点で力を止めた。 規準B:印がより低い電極からの25のmmでサンプルの表面の印に達するとき、終点は達される。 |
| 次元 | 幅600mm xの深さ500mm xの高さ1000mmの排気の穴径のø 100mm |
| 構成 | 電子重量を量る装置を選ぶことを推薦する |
| 付属品 | 深さのゲージ:深さのゲージの正確さは±0.01mmであり、調査の先端は0.25mmの半径との半球である。 |
