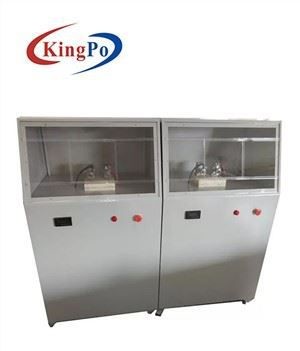

IEC 61621 2KVA絶縁体のための乾燥したアーク抵抗のテスター

標準

IPC650、IEC 61621、JEC 149のUL 746Aおよび他のテスト方法のためのASTMD495、適した。

適用

電化製品、電化製品および世帯の電化製品等のためのプラスチック、樹脂の接着剤および絶縁ニスのような絶縁体のアーク抵抗の評価。

テスト サンプル

それは固体絶縁体に主に適当のようなである:プラスチック、フィルム、樹脂、雲母、製陶術、ガラス、絶縁オイル、絶縁材のペンキ、ボール紙および他の媒体アークの耐性検査;

テスト プロセス記述

技術的な変数

1の入力電圧:AC 220 V

2の出力電圧:AC 0--20のKV;

3の電気容量:2 KVA

4のテスト方法:断続的なアーク、連続的なアーク

5のテスト流れ:任意10MA-20MA-30MA-40MA

6のテスト電圧制御偏差:よくより2%の

7の時間の間違いを離れたアーク: <5ms>

8つは、テスト電圧絶えず調節可能である:0--20のKV

9の現在の制御正確さ:± 10%よりよい

10の現在のテスト正確さ:± 1.5%よりよい

11の現在のテスト圧力:0.5の± 0.05N

12. 電極の指定:ステンレス鋼の版の電極25.4mm*12.7mm*0.15mm

タングステン鋼鉄電極¢2.4mm*70mm

電極構成角度110度

電極の重量:50G

13の電極の間隔:6.35 ± 0.1mm （調節可能な）

14の安全対策:（1）重圧保護

（2）過電流保護

（3）短絡の保護

（4）保証ドアの開いた保護

（5）ソフトウェアmisoperationの保護

主要な構成

1のテスト ホスト

2、高圧発電機20,000ボルトの1

3の置かれる自動マイクロコンピューターの電圧安定器装置（連続モード）

電圧獲得の4、一組および現在の獲得装置

5のテスト電極:2セット

6の排出の棒（樹脂のタイプ）

7、コンピュータ アーク抵抗の測定および制御ソフトウエア

特別な測定の8、一組および制御計算機

9の色のインクジェット・プリンタ

10の一組のプログラムCD

11のプロダクト使用説明書

12の証明書
