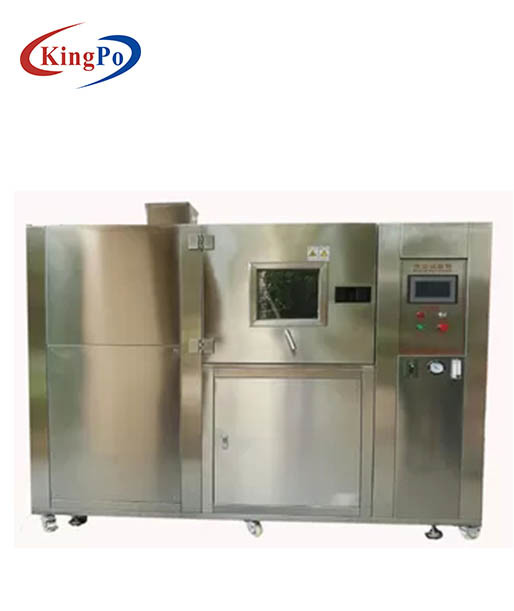

15KW環境試験の部屋PLCのタッチ画面の制御システム


目的

塵（< 150="">

標準

MIL-STD-810G.

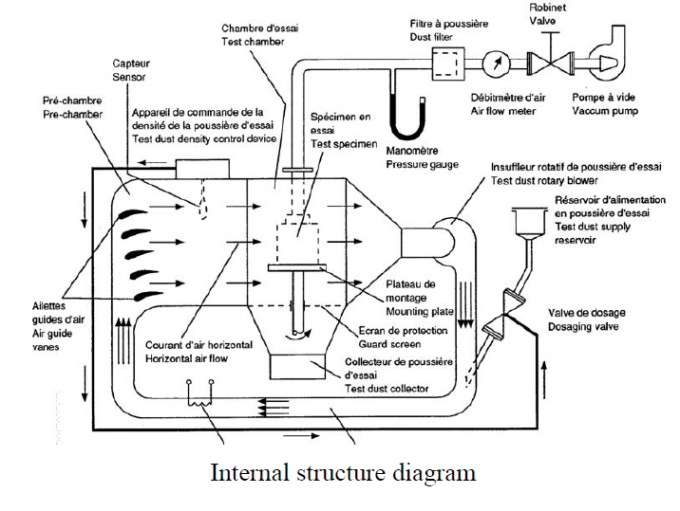

設計原理

その構造はタービン循環ファンの吸引の入口が漏斗、この穴の右側の底の塵のための収集の穴、装備されているである。次にポンプでくまれた塵を内部の部屋のそして左側への底に送り、上向きに行きなさい;左側からのテスト部屋に塵を吹きなさい;塵は横の方向でrightwards吹き、次に循環を始めるべきである

材料

1. 材料:SUS304ステンレス鋼の版

3. 大きい観察窓が付いている部屋のドア

4. 独特な管の設計、層流の層流の集中を保障するため

5. 基本的な構造:前処理箱、テスト部屋、真空の港、塵箱、循環の塵装置、真空システム、塵タンク、流れ弁、暖房装置、逆流のベーン、サンプル コンベヤー、スクリーン、集中のメートル等。

技術的な変数

1のモデル:KP-DCJB1000

2のスタジオのサイズ（mm）:1000X1000X1000mm （H） Wの× Dの×

3つは、寸法を測る（mm）:3700X1600X2100mm （H） Wの× Dの×

7の塵:直径 <150>

8つは、部屋の中で、準備中の塵集中10.6G/mの³の± 7Gである

9の気流の速度:8.9m/sの± 1.5 （調節可能な）

10の塵の構成:CaCO 3、MgCO 3、MgO、TiO 2: 5%

鉄酸化物（Fe 2 O 3）:10±5%

酸化アルミニウム（Al 2 O 3）:20±10%

二酸化ケイ素（SiO 2）:残りのパーセント（50に80%）

11の温度:23-80C °

12の温度変化の率:≥ 3Cの°

13の機能:吹く塵、吹く砂、塵の落下（高温操作）

14の環境要求事項:22の℃の± 3。

15の電源:380V 3Phaseの力:15KW 50HZ

制御システム

1. PLCおよびタッチ画面のインテリジェント制御システム

2. PT100テスト センサー

3. 砂および塵集中のメートル

4. テストする前に風速を調節する風力計（手持ち型）。

5. 器械の過熱保護

6. 力段階の損失の保護

7. 漏出遮断器

8. 力:AC380V 50Hz

9. ドア:緩和されたガラス ドア

10. 真空ポンプ60-600L/H

11. 調整弁、ノズル、圧力調整器

12. コントローラー:プログラマブル コントローラを採用しなさい（このコントローラーに多くの配置種類の任意に下ように制御機能を置くことがある）

a. 吹く塵の時間（停止、打撃） h/m/s adjustableb。サイクル時間:調節可能

c. デフォルト テスト時間:0s |調節可能な999h99m99s

d. 力:以外のオンオフ
