| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KingPo |
| 証明: | ISO 17025 Calibration certificate |
| 最小注文数量: | 1 |
| 価格: | To be quoted |
| パッケージの詳細: | 安全木箱 |
| 受渡し時間: | 30仕事日 |
| 支払条件: | 100% TT先立って |
| 供給の能力: | 1ヶ月あたりの3単位 |
| 良い砂: | >150um | 粗い砂: | <890um |
|---|---|---|---|
| 塵集中: | 10G / mの³の± 1 | 気流の速度: | 18m / sの± 1.5 |
| 真空ポンプ: | 60-600L / H | 小さいリレー: | HH54P/220V |
| ハイライト: | 220V環境試験の部屋,HH54Pの環境試験の部屋,220V砂の試験装置 |
||

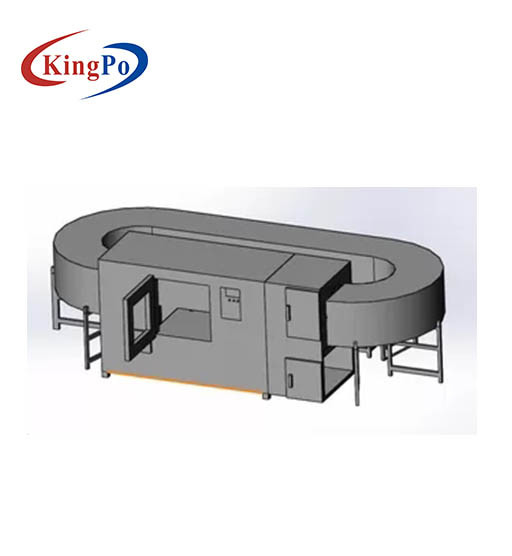

砂の塵の抵抗のためのHH54P 220Vの環境試験の部屋
テストの塵の抵抗のための集塵室
モデルおよび技術的な変数
モデル:KP-SC6K1000-CS
スタジオのサイズ（mm）:1000 * 1000 * 1000 （深さの×の幅の×の高さ）
外的なサイズ（mm）:3000X7000X2200 （深さXの幅Xの高さ）
構造および材料
設計原理
先を細くされた漏斗の設計は高圧タービン軸流れファンの吸引の港を取付ける吸塵の港に、底吸塵の港、（右の）である塵は圧縮空気によって塵の注水口から高圧送風機に落ちる、塵は高い風速によって内部箱、および周期を幾度も始めるために打撃の過去が送風管から循環される風に吹く。暖房および乾燥機能の塵の収納箱。
材料
1. 内部材料:sus304ステンレス鋼
2. 外材料:ステンレス鋼
3. 大きい観察窓が付いている部屋のドア
4. 独特な管の設計、層流の集中を保障するため
5. 基本的な構造:塵に戻る前吹く塵箱、部屋、吸塵の港、塵箱、循環の送風管、真空システム、塵の貯蔵タンク、流れ弁、暖房装置、逆流のベーン、サンプル コンベヤー、防護つい立、集中のメートルおよび他の部品。
技術的な変数
1. 良い砂:>150um
2. 粗い砂:<890um
3. 箱および管の中で、塵集中は10G/mの³の± 1である
4. 気流の速度:18m/sの± 1.5 （調節可能な）
5. 水晶粉の適量:6kg/mの³ （70%の水晶砂、15%のチョーク、15%のカオリン） 6.本の管の幅:800MM
制御システム
1. PLCおよびタッチ画面のインテリジェント制御システム（Teelongのブランド）
2. PT100テスト センサー
3. 砂および塵集中のメートル
4. テストする前に風速を調節する風力計（手持ち型）。
5. 器械の過熱保護
6. 力段階の損失の保護
7. 漏出遮断器
8. 力:AC380 V 50Hz
9. ドア:緩和されたガラス ドア
10. 真空ポンプ60-600L/H
11. 圧力調整弁、ノズル、圧力調整器
コントローラー:プログラマブル コントローラを採用しなさい（このコントローラーに多くの配置種類の任意に下ように制御機能を置くことがある）
a. 吹く塵の時間（調節可能な停止、打撃） h/m/s
b. サイクル時間:調節可能
c. デフォルト テスト時間:0s |調節可能な999h99m99s
d. 力:以外のオンオフ
金属の網サイズ:50umのわずかな直径、75um間の行送りおよび150um体言
ドライヤー:プラスチック遠心ファン
注:部屋は主に家庭用電化製品、自動車低電圧の電化製品オートバイの部品の貝の保護レベル テスト条件に使用するISO20653-6Kの標準に、合うことができる。（タルク5KGと）
|
名前 |
Spec/モデル |
数 |
起源 |
|
モーター保護装置 |
|
1 |
Omron |
|
保険の座席 |
10A |
1 |
|
|
電源スイッチ ボタン |
|
3 |
上海HongBo |
|
小さいリレー |
HH54P/220V |
2 |
シュナイダー（フランス |
|
AC接触器 |
1810 |
1 |
シュナイダー（フランス） |
|
AC接触器 |
0910 |
2 |
シュナイダー |
|
半導体継電器 |
40A |
1 |
Yangming、台湾 |
|
ターミナル ブロック |
1520 |
1 |
|
|
タッチ画面 |
I700 |
1 |
Kunlun Winton |
|
PLC |
24 |
1 |
XinJe |

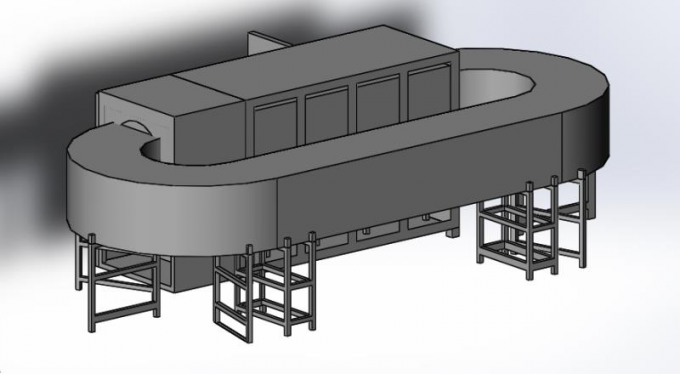

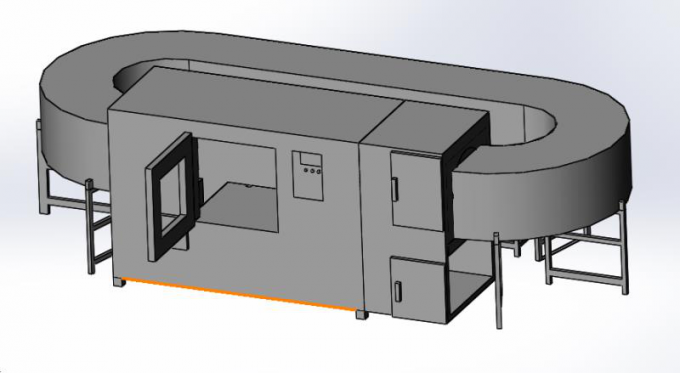

参照のレンダリング

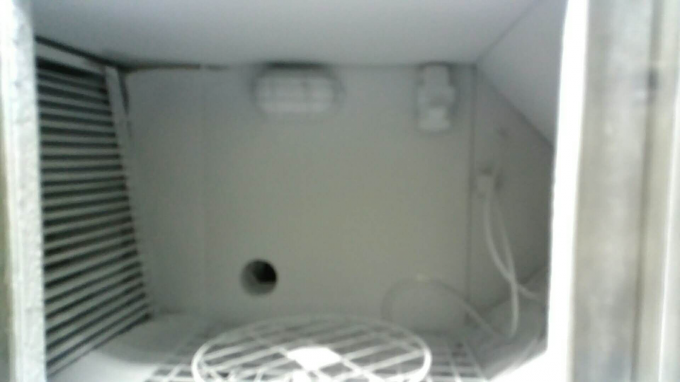

内部構造

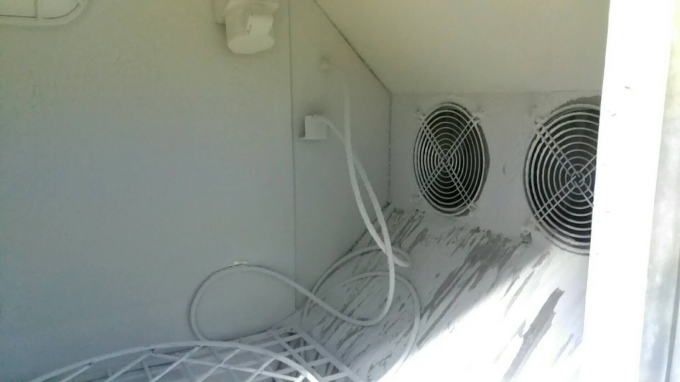

裏側の塵システム

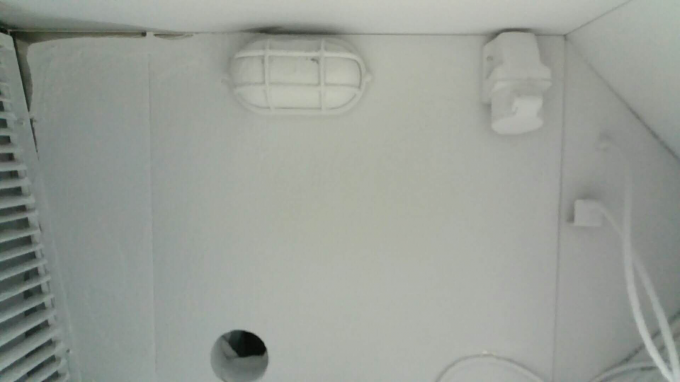

内部の構造
つくおよび生きている試験制度および真空の関係

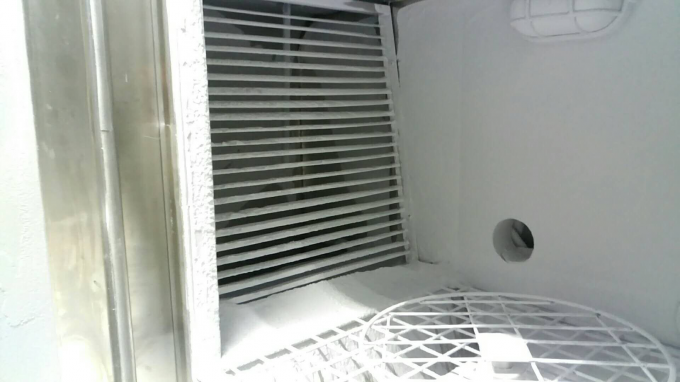

塵の打撃の港および回転盤
