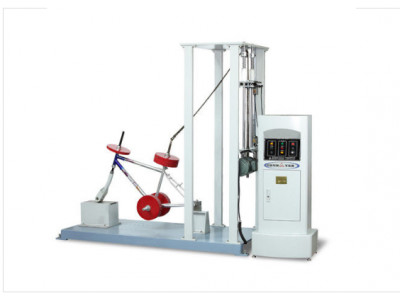

EN 14764の500mmの電気自転車の前輪アセンブリのための空気の落下試験機械

500mmの電気自転車の前部フォークAssembly220v PLC制御空気の落下試験機械

標準

GB17761-2018節7.3.1.2 .2、GB 3565-2005 clause7.1 27.2のGB 14746-2006節4.7.2のISO4210-6-2014節4.2のISO4210-2-2014節4.9.5および4.8.2のJIS D 9401-2010節5.3のEN 14764-2005節4.8.2のEN 14766-2005節4.8.2。

適用

乗るときこの機械が自転車の前輪の機能を模倣するのに地上の障害を残す使用されている。自転車アセンブリは後車軸で縦平面の後車軸について自由に回ることができるように支えられるべきである。フォークは平らな鋼鉄金敷に正常フレームを所定位置に定めるために置かれるべきである。70のkgの重量は暴徒の軸線に暴徒の上部端からの置かれる75のmmサドルの管そして重心に留まるべきである。後車軸についてのアセンブリの回転によって、70のkgの重量の重心は後車軸の上に縦に置かれ、それからアセンブリは金敷にころび、影響を与えて自由である。

変数

1の鋼鉄金敷の硬度HRC≥50

2の金敷の調節可能な間隔≥500mm （サイズ車をテストすること便利な）

3の高さのゲージ:0-500mm

4の高さの決断:1mm

5のフレームの上昇:電気

6のフレーム解放:空気

7の装置の重量:鋼鉄めっきのanti-rust処置

8の制御モード:PLCプログラム自動制御

9の表示設定モード:TFT LCDの7インチ色のタッチ画面

10の装置の電源:AC 220V 50Hz

11は、機械の主体高力の鋼鉄メンバーで、容易に変形しない。

12はよい安定性の固体鋼鉄から、機械の基盤成り、肋骨および調節可能なフィートが装備されている。

機械出現の13、静電気噴霧、他の部品の電気めっき、高い錆抵抗および美しい出現。

テスト方法

1つは、試験台にフレームの前部フォークそして後部フォークに軽量のローラーを固定するために適切なシャフトを選ぶ;

2つは、ボルト サポート版を修理する。鋼鉄金敷の上の手車輪そして金敷の位置を前後調節することによって、ローラーの中心はローラーの中心がそれの上に直接あるように）上がるべきちょうど位置である（鋼鉄前後調節するため金敷の位置を;

3つは標準として、サドルの管の標準厚手の重量を固定する;

4つは、ボルトすぐに引き出され、最初のテストを完了するために鋼鉄金敷を打つようにアセンブリは自由な落下動きに第2テスト繰り返される服従する;

テストが完了した後、5つはひびおよび変形があるかどうかアセンブリを点検し、標準に従って修飾されるかどうか判断する。
