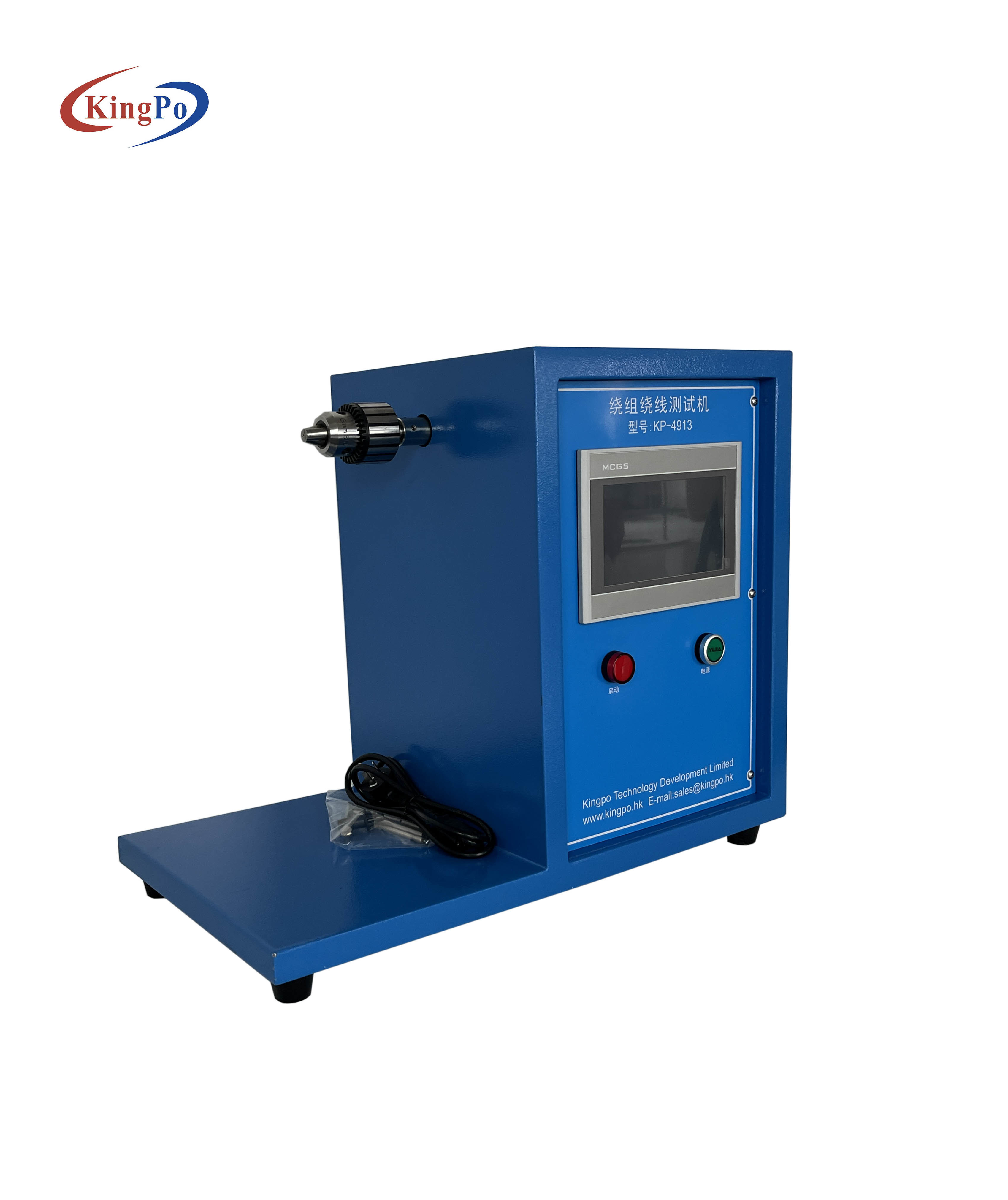

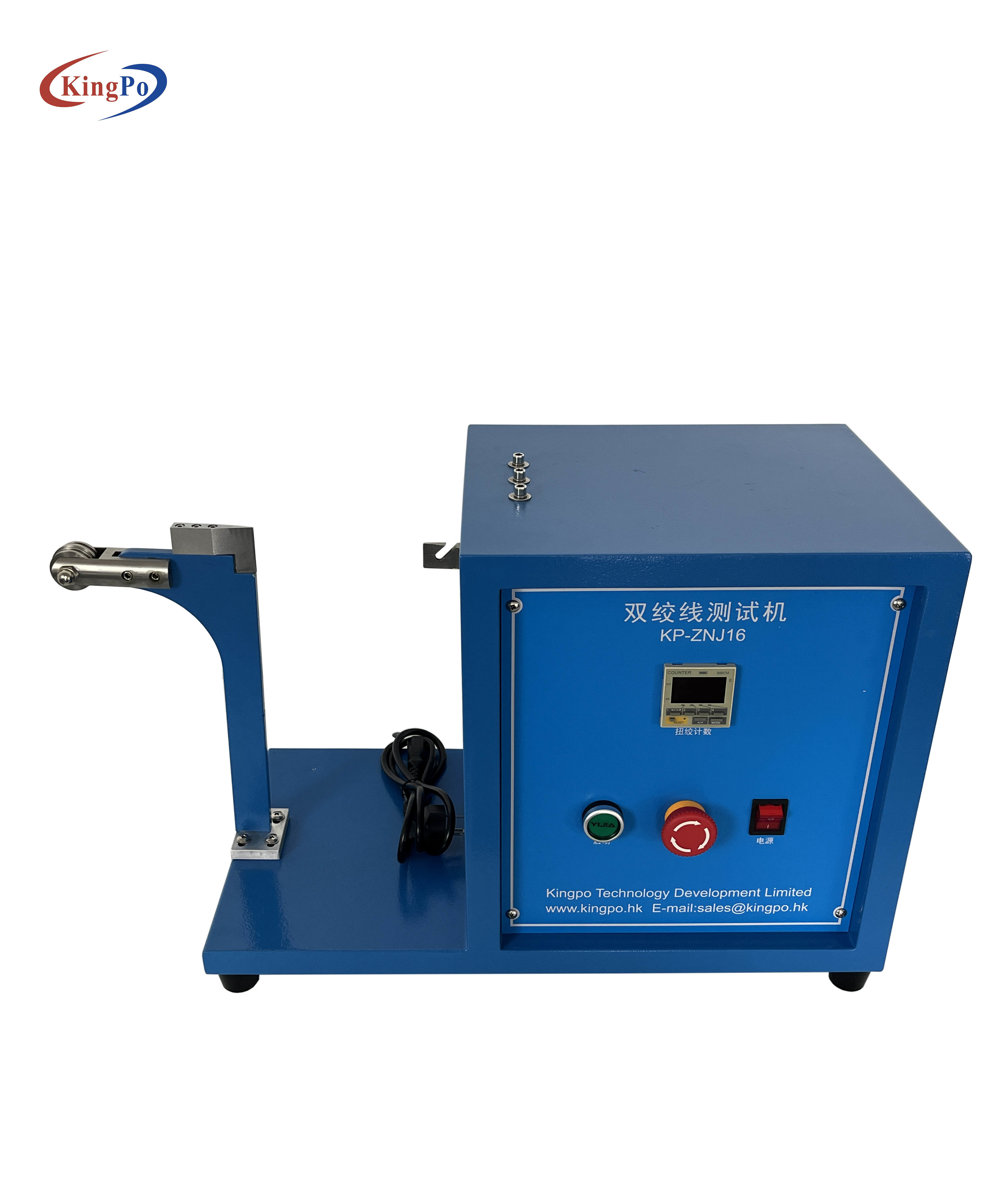

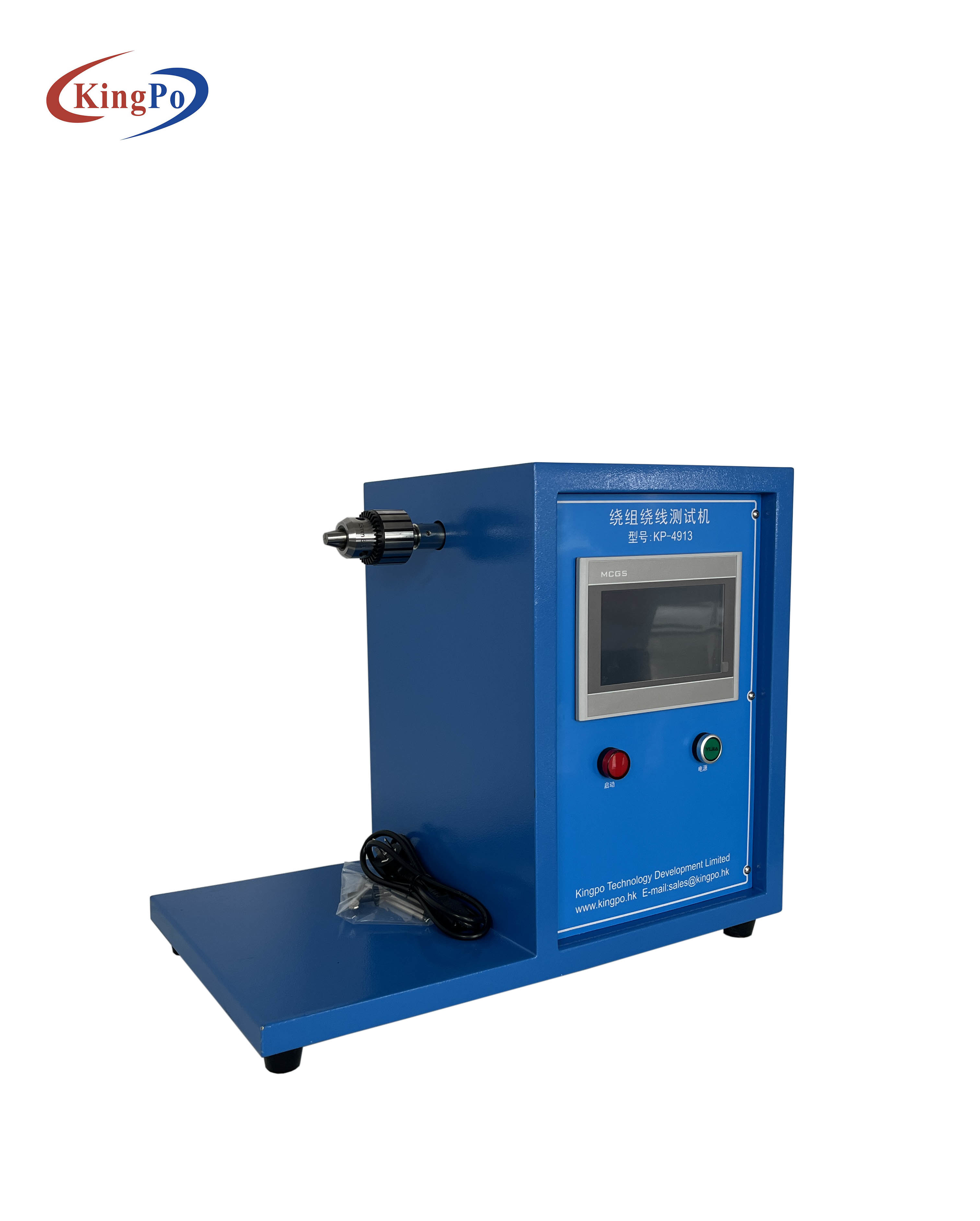

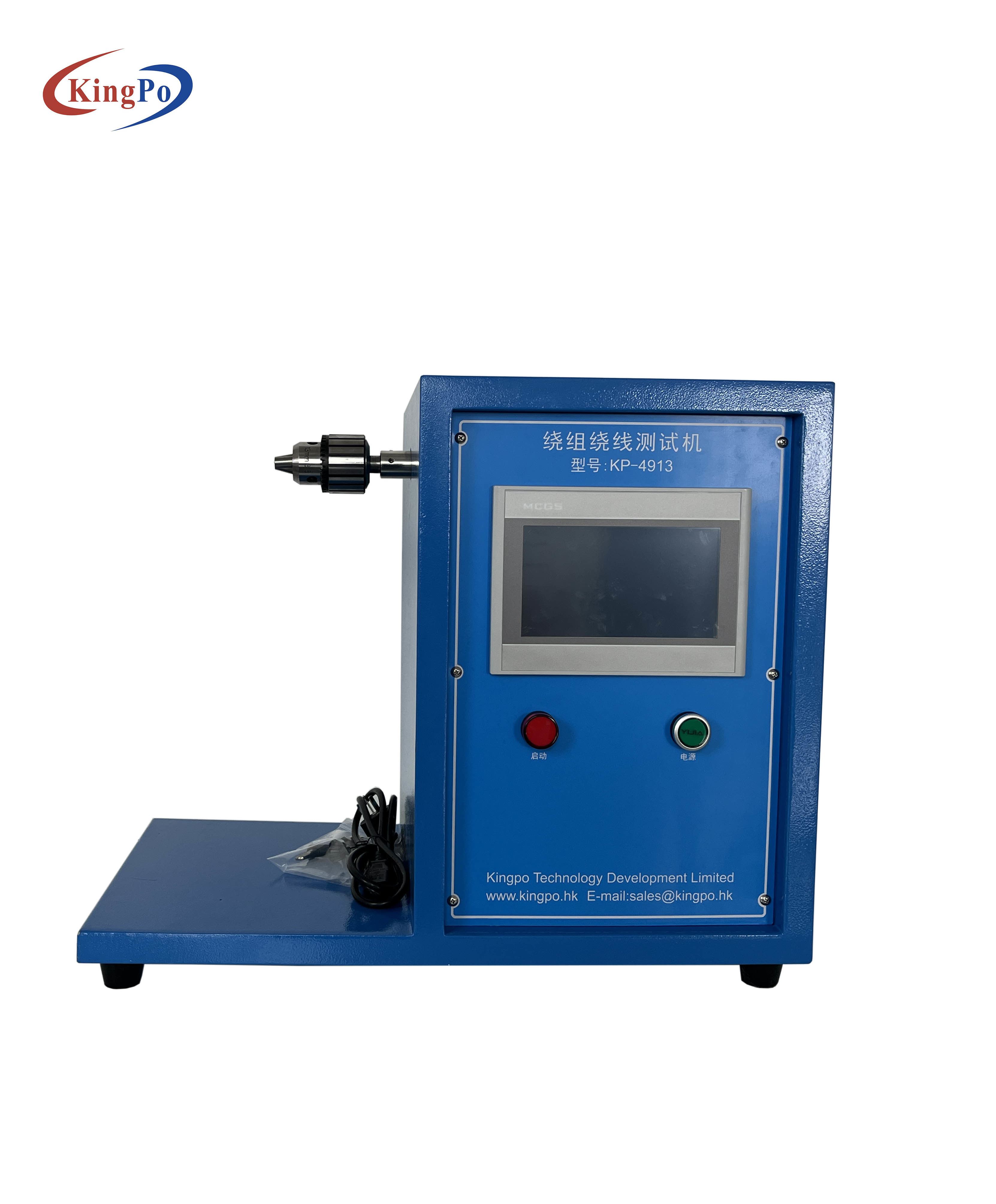

IEC 60851-5の二重ねじれるテスターの絶縁破壊電圧のテスターの付属装置

1.Overview

自動ねじれる機械はGB/T4074.5-2008のIEC 60851-5の標準に基づき、絶縁破壊電圧のテスターの付属装置の設計は絶縁破壊電圧のテスター-テスト サンプル準備、使用範囲の方法をねじることとして、ねじれる機械主に使用される:Ф （0.1の| 2.5の） mm。

ねじれる機械は絶縁破壊電圧のテスター-方法テスト サンプル準備、範囲の使用をねじることとして主に使用される:Ф （0.1の| 2.5の） mm。

2.technical変数

2.1範囲をねじること:Ф （0.1の| 2.5の） mm;

2.2速度をねじること:100±10r/min;

2.3デジタル表示装置:0 | 9999;

2.4電源電圧:220V±10%、50Hz;

2.5負荷重量:0.85N、1.7N、3.4N、7N、13.5N、27N、54N、108N。

2.6全体寸法:W×D×H 650×280×370mm;

2.7約網重量:25kg

3.working主義

このねじれる機械はAC永久マグネット低速同期電動機によって直接引張られる、ねじれる頭部は100r/mmで回るために標本の1つの端を引っ掛け標本のもう一方の端は100r/mmで回る。次に二線式のヘッド併合の掛かる重量の後の100r/mmの速度の回転、斜めのブロックの分離による、そしてガイドの車輪を通したもう一方の端、ねじれを形作る標本。機械停止ねじれることを自動的にねじる前もって調整された数に達するためにねじられるの数時。
